Основанная в 1981 году канадская компания SR Telecom является пионером и лидером в разработке и производстве систем беспроводного доступа «точка-многоточка». Как один из основателей и активных участников форума WiMAX, компания SR Telecom содействует развитию мировых телекоммуникаций. Практически уникальные возможности систем этой компании делают их незаменимыми как при создании операторских/провайдерских сетей для предоставления услуг передачи речи и данных, так и для построения ведомственных/корпоративных сетей связи с реализацией всех необходимых видов коммуникаций, включая организацию телеконтроля и телеуправления объектами (телеметрия, SCADA). Системы компании SR Telecom успешно работают более, чем в 90 странах мира. В России крупнейшими потребителями оборудования SR Telecom являются «Газпром», «Лукойл» и «Транснефть», а в Казахстане – компания KEGOC.

-->

Возможности и преимущества

Оборудование Angel разработано для жилых районов, небольших офисов и домашних сетей (SOHO), использующих удаленный доступ, а также для пользователей в малых и средних предприятиях (SME), расположенных в городских, пригородных и сельских местностях. Angel представляет собой решение для передачи голоса и широкополосной пакетной передачи данных на «последней миле». Система увеличивает зону покрытия и объемы передачи информации, оптимизирует капитальные и эксплуатационные расходы.

Angel является первым и единственным испытанным на практике сетевым решением в отношении использования технологии связи за пределами зоны прямой видимости с применением частотного уплотнения с ортогональными несущими (OFDM), которое обеспечивает высокое качество передачи голоса и данных в частотных диапазонах 2,3 ГГц и 3,5 ГГц. Оба диапазона реализованы на одной платформе.

Технология NLOS обеспечивает предсказуемость до 95% в отношении зоны покрытия в заданном секторе, что снижает эксплуатационные и инсталляционные расходы, а также увеличивает доходность деятельности поставщиков услуг.

Оборудование Angel в плане выбора абонентских терминалов, классов обслуживания и набора уровней услуг для передачи данных и телефонии позволяют больше внимания уделять конечным пользователям, применяя всего лишь одну технологию беспроводной связи. Поставщики услуг применяют эту технологию для удовлетворения потребностей многих сегментов рынка и тем самым снижают эксплуатационные расходы и создают сети связи, которые удовлетворяют потребности рынка.

Технология связи за пределами зоны прямой видимости – максимальные участки покрытия и доходность

Технология OFDM позволяет прогнозировать зону покрытия с достоверностью 95%, что гарантирует успешную установку оборудования и контроль над расходами на инсталляцию. Быстрая и простая инсталляция, в свою очередь, с большой долей уверенности гарантирует операторам связи снижение расходов на развертывание сетей связи.

В оборудовании Angel применяется технология обеспечения связи за пределами зоны прямой видимости, что облегчает и удешевляет инсталляцию. Поскольку в данном случае к антенне базовой станции не предъявляется требование находиться в пределах зоны прямой видимости, то услуги связи предоставляются еще большему количеству заказчиков и не надо осуществлять точную настройку антенны оборудования заказчика на антенну базовой станции. Не требуется также установка антенны базовой станции на большой высоте, что также представляет собой преимущество для объектов, где существуют ограничения на высоту антенных мачт.

Высокая эффективность использования частотного спектра

Теоретическая эффективность использования частотного спектра для оборудования Angel составляет 3,4 бит/с/Гц. Для получения максимальной эффективности использования частотного спектра система выбирает режим модуляции в соответствии с используемой в ней структурой каналов. Максимальная пропускная способность обеспечивается оборудованием Angel даже на краях ячейки, что позволяет системе осуществлять высокоскоростную передачу данных в более узкой, 1 МГц, полосе. При этом поставщики услуг связи используют свой частотный спектр очень эффективно. Поскольку в соседних ячейках возможно повторное использование частот, операторы могут разворачивать сотни базовых станций в городе или регионе, работая в полосе частот всего лишь 4 МГц.

Гибкость услуг – требования абонентов

Оборудование Angel предоставляет операторам связи увеличение доходов за счет предоставления абонентам разнообразных услуг по передаче телефонии и широкополосной передаче данных.

Также оборудование Angel обеспечивает высокое качество передачи речи и, в то же время, предоставляет платные дополнительные виды обслуживания, как, например, уведомление о новом вызове, АОН, трехсторонние вызовы и голосовая почта.

Широкополосная передача данных предоставляет доступ в Интернет одновременно большому количеству IP-устройств с одного абонентского блока без влияния на передачу телефонии. Оборудование Angel обеспечивает поддержку широкополосной передачи данных для персональных компьютеров и IP-устройств. В состав оборудования входит современный протокол управления доступа к среде (МАС), разработанный специально по просьбе заказчиков для беспроводной передачи данных с высоким коэффициентом использования канала. Оборудование Angel поддерживает также стандартные протоколы модема и факса.

-->

Оборудование Angel позволяет выбрать такие компоненты для установки у заказчика, которые удовлетворяют самым широким потребностям. Для работы в жилом секторе и малых офисах оборудование может быть рассчитано на одну или две линии, а для предприятий малого и среднего размера – до шести линий.

Оборудование Angel обеспечивает максимальное удовлетворение потребностей заказчиков, не допуская перегрузки каналов связи. Используя оборудование Angel, абонент передает гарантированные объемы информации как в часы минимальной, так и максимальной нагрузки.

-->

Поставщики услуг связи могут предложить несколько уровней услуг, которые подбираются специально для жилого сектора, малых офисов или небольших предприятий.

Канал передачи данных может делиться на четыре подканала, именуемых «категориями обслуживания». В каждой категории обслуживания используется часть всего канала, и оператор подбирает размер этой категории по своему усмотрению. Каждому абоненту предоставляется максимальная скорость передачи данных (например, 64 Кбит/с или 128 Кбит/с, и так до 1 Мбит/с) в соответствии с назначенной категорией. Категории обслуживания позволяют операторам связи создавать свои «продукты», специально предназначенные для конкретных сегментов своей разнообразной абонентской базы. Например, канал может быть разделен между абонентскими «продуктами» для бизнеса и жилого сектора.

Методы формирования трафика широко используются в радиотракте оборудования Angel. Благодаря использованию таких алгоритмов в радиотракте, в решении Angel снижен эффект перегрузки и, тем самым, повышен уровень обслуживания абонентов. Абонент сети Angel может передавать гарантированные объемы информации как в часы минимальной, так и максимальной нагрузки.

Протокол V.90 в тракте IP-передачи данных

Уникальная архитектура МАС оборудования Angel и технология кодирования речи позволяют системе передавать модемный трафик по подканалу пакетированной передачи данных беспроводного канала. В то время как традиционный модем занимает дорогостоящую полосу частот даже в периоды молчания, оборудование Angel освобождает эту полосу для других абонентов, пользующихся модемом и передачей данных. Ширина полосы частот, используемая для голосового соединения и модемного соединения практически одинакова. Это означает, что загрузка радиоканала речевым трафиком остается неизменной независимо от использования модема. Неизменная загрузка является обязательной для обеспечения надежной телефонной связи.

Оборудование Angel предоставляет операторам связи возможность подбирать комплектацию для конкретных заказчиков и имеющегося у них частотного ресурса. Комплектация может предназначаться конкретно для крупных ячеек с зоной покрытия 30 км или для сгруппированных мини-ячеек с зоной покрытия один километр. Крупные ячейки обычно применяются для быстрого освоения рынка, а мини-ячейки обеспечивают большую емкость в расчете на один квадратный километр площади. Технология OFDM в оборудовании Angel позволяет добиться оптимального использования имеющегося частотного ресурса и удовлетворить потребности по зоне покрытия, пропускной способности и своевременности.

-->

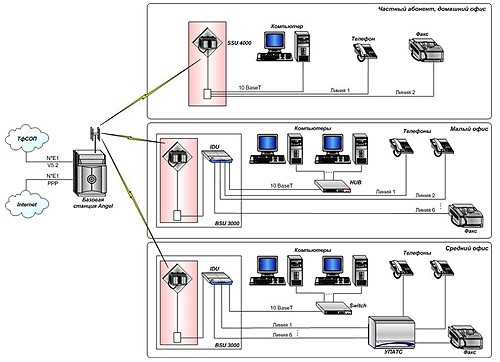

В состав оборудования Angel входит базовая станция, обеспечивающая беспроводную связь абонентам на «последней миле» в пределах ячейки, а также подключение абонентского телефонного оборудования и устройств широкополосной передачи данных.

Базовая станция Angel

Базовая станция Angel 3000 (ABS3000) обеспечивает беспроводную местную связь через радиоинтерфейс в телефонном режиме, широкополосную передачу данных, связь через модем и факсимильный аппарат между оборудованием, устанавливаемым у заказчика (СРЕ), и ТфСОП, сетью передачи данных – с использованием патентованной технологии радиоинтерфейса. Одна базовая станция Angel способна поддерживать до 3600 линий тональной частоты или обеспечивать поток данных до 12 Мбит/с, используя всего лишь одну пару частотных блоков 4 МГц.

ABS3000 работает в частотных диапазонах 2,3 ГГц и 3,5 ГГц. Одна станция может обслуживать, максимум, до 4 секторов и обеспечивать связь на каждую ячейку в радиусе до 30 км. Каналы конфигурируются для поддержки режимов передачи телефонии, данных или комбинированных сетей передачи телефонии и данных.

В конструкцию ABS3000 заложена возможность развития по мере расширения сети связи и возможность передачи голоса по интернет-каналам (VoIP).

Оборудование, устанавливаемое у заказчика (СРЕ)

Оборудование Angel, устанавливаемое у заказчика, легко размещается в помещениях или вблизи жилых помещений или офисов и обеспечивает связи между телефонами абонентов и оборудованием персональных компьютеров до базовой станции ABS3000. Все оборудование СРЕ Angel может устанавливаться вне зоны прямой видимости между СРЕ и соответствующими базовыми станциями, что придает гибкость в планировании и развертывании сети связи.

Абонентский блок для бизнес-приложений

Абонентский блок для бизнес-приложений (BSU3000) поддерживает до шести голосовых линий и подключение широкополосной передачи данных 10Base-T Ethernet для нескольких IP-адресов. Все голосовые линии и каналы передачи данных могут быть активированы одновременно, обеспечивая тем самым стандартные режимы факсимильной и модемной связи.

В состав BSU3000 входят блок радиооборудования для установки вне помещения и абонентский терминал, устанавливаемый в помещении. Радиоблок монтируется на крыше или на наружной стене здания абонента. Терминал подключается к источнику питания, существующей кабельной разводке, радиоблоку, грозоразряднику и оборудованию других производителей.

Абонентский блок

Абонентский блок (SSU4000) обеспечивает работу, максимум, по двум линиям тональной частоты с возможностью широкополосной передачи данных по стандарту 10Base-T. Одновременно могут быть активированы и голосовые линии и передача данных, с поддержкой режима факсимильной и модемной (V.90) связи.

В состав SSU4000 входят блок радиооборудования для установки вне помещения, блок подключения и приобретаемый по отдельному заказу источник бесперебойного питания (UPS). Радиоблок устанавливается на крыше или на должной высоте на наружной стене здания абонента. Блок подключения устанавливается в помещении абонента. К этому блоку подключается источник питания, имеющаяся кабельная разводка и радиоблок. Блок питания или приобретаемый по отдельному заказу источник бесперебойного питания (UPS) устанавливаются в помещении и подключаются к сети электропитания.

Система управления (NMS)

В оборудовании Angel имеются современные средства управления и контроля работы сети, в частности, используется распределенная архитектура «клиент-сервер», которая позволяет управлять элементами, контролировать качественные показатели и управлять конфигурацией.

Поскольку имеется возможность расширения системы, то оборудование Angel легко конфигурируется для обслуживания от ста до нескольких миллионов абонентов и большого количества однотипных установок.

В состав системы управления Angel входят следующие модули:

• система управления элементами Gabriel – осуществляет управление базовыми станциями и СРЕ;
• устройство местного сопряжения Gabriel – конфигурирует, принимает оборудование в эксплуатацию и осуществляет поиск и устранение неисправностей в базовых станциях;
• устройство контроля качественных показателей Raphael – позволяет техникам и радиоинженерам собирать и анализировать информацию о качественных показателях, поступающую с базовых станций и СРЕ;
• система управления заказами Michael – координирует взаимодействие с установщиками оборудования, составляет наряды на работу и планы работ по установке оборудования заказчиков;
• система координации монтажных работ Michael – позволяет установщикам координировать взаимодействие с операторами, выдавать наряды на работы и устанавливать СРЕ на местах установки оборудования.

Радиотракт с OFDM

Радиотракт Angel с технологией OFDM использует самую современную технологию для обеспечения максимально высоких качественных показателей для сетей доступа поставщиков услуг. В оборудовании Angel осуществляется суммирование сигналов, приходящих различными путями, даже при отсутствии прямого пути прохождения сигнала. Чистый выигрыш – сокращение сроков монтажа оборудования и повышенная стабильность сигнала.

Радиотракту Angel присущи основные особенности, характерные для фиксированной беспроводной связи:

• Доступ OFDM. Обеспечивает операторам связи повышенную эффективность использования частотного спектра.
• Реальность связи за пределами зоны прямой видимости. Расширяет выбор мест для установки оборудования и количество реальных абонентов в пределах зоны покрытия.
• Управление уровнем ПРД/ПРМ сигнала. Снижает взаимные помехи в пределах ячейки, позволяет увеличить коэффициент модуляции и надежность соединения.
• Адаптивная модуляция. Позволяет системе Angel выбирать коэффициент модуляции сигнала в зависимости от отношения «сигнал-шум» и устранить замирание сигнала, обеспечивая тем самым максимальную пропускную способность и качество сигнала.
• Система разнесения антенн со многими входами/выходами (MIMO). Увеличивает энергетический запас линии связи.
• Свободный от конфликтов многостанционный доступ. Каждый абонентский блок оснащается уникальным ресурсом для получения доступа к каналу связи с базовой станцией. Базовая станция сообщает по служебному каналу, когда абоненты могут передавать данные. Поскольку конфликтная передача данных на базовую станцию невозможна, то снижение пропускной способности из-за конфликтов не происходит.
• Запрос на автоматическую повторную передачу (ARQ). Снижает объем служебных сигналов, которые необходимо передавать из-за пакетов с ошибками, путем повторной передачи только частей пакета, в которых возможны ошибки. Это означает, что появляется возможность меньше использовать верхние уровни протокола передачи данных и увеличить эффективность использования канала.

-->

Поставщики услуг уже устали от решений, в которых предлагаются только максимальные значения параметров оборудования и не предоставляется выбор оптимального их соотношения. Например, приводится максимальная дальность связи без упоминания того, что на этом расстоянии уровень сигнала падает в десять раз. Пропускная способность дается в терминах пропускной способности канала, без учета того, что конфликт пакетов снижает реальную пропускную способность наполовину от ожидаемой. Поставщикам услуг говорят, что система поддерживает V.90, но позже они понимают, что пропускная способность для телефонии падает каждый раз, когда используется протокол V.90.

С оборудованием Angel поставщики услуг получают надежный продукт, способный предоставить обещанное:

• Технология OFDM обеспечивает максимальную пропускную способность и на максимальном расстоянии, поддерживает энергетический запас линии связи для 64 QAM даже на расстояниях 30 км.
• Доступ без конфликтов пакетов означает, что поставщики услуг могут максимально использовать полосу частот, увеличивать количество абонентов при имеющейся полосе частот и выбирать требуемый уровень обслуживания. Angel обеспечивает постоянную пропускную способность независимо от количества активных абонентов.
• Пакетизированный модем V.90 обеспечивает постоянство абонентской емкости независимо от количества активных модемных вызовов. Angel маршрутизирует модемный трафик по радиоканалу пакетной передачи, поэтому нет необходимости группировать речевые вызовы и снижать пропускную способность.
• Качество телефонии на уровне оператора связи означает для абонентов, что они не смогут даже сказать, используют ли они в данный момент услуги проводной связи или услуги беспроводной связи.

-->

symmetry – единственное решение по широкополосному радиодоступу (BWA), доступное сегодня, которое комбинирует наиболее передовые методы модуляции (OFDMA) с ключевыми технологиями WiMAX, которые рассматривают для использования в спецификации 802.16e (включая Antenna Diversity (разнесение антенн), Hybrid-ARQ (гибрид-запрос на автоматическую повторную передачу), Sub-Channeling (подканализирование)), чтобы предоставлять широкополосные данные операторского класса и услуги высококачественного голоса.

symmetry выполняет будущие обещания WiMAX уже сегодня, обеспечивая лучшую в классе спектральную эффективность и самый высокий доступный диапазон покрытия при отсутствии прямой видимости (NLOS), с качеством обслуживания абонентов SME-класса и надежностью и с уровнем цен, подходящим для бизнес-моделей квартирных абонентов – впервые в промышленности для оборудования, работающего в условиях NLOS.

Операторы могут вложить капитал в платформу, которая одновременно поддержит сегодняшние проверенные на практике секторы и завтрашние стандартизированные 802.16e секторы WiMAX на symmetry, не беспокоясь о дорогостоящих модернизациях. Обширный набор инструментов управления сети symmetry оптимизирует развертывание и удобство использования, позволяя операторам сделать скачок в революцию WiMAX.

-->

Бизнес-преимущества

Платформа symmetry позволяет операторам обращаться с критическими бизнес-показателями типа роста подписной базы, средний доход с абонента (ARPU), и «раскрутка» абонентов через взвешенную интеграцию основных технологий WiMAX на единой системе:

• Улучшенная спектральная эффективность с помощью воздушного интерфейса OFDMA
• Уменьшенная стоимость развертывания с помощью широкополосной технологии NLOS, чтобы преодолеть проблему зоны прямой видимости
• Увеличенные параметры связи на границах зоны NLOS за счет использования разнесения антенн
• Улучшенная эффективность использования канала связи с помощью гибрид-ARQ
• Улучшенная на уровне проводных услуг устойчивость связи для услуг передачи данных через симметричную пропускную способность канала и методов распределения подканализирования (sub-channeling)
• Поддержка последовательной пропускной способности через WiMAX-класса с методом доступа Collision-Free (без столкновения)
• Поддержка гибкости платформы, чтобы обеспечить разнообразный объем услуг, включая голос операторского класса, факс, dial-up доступ в Интернет, а также широкополосное обслуживание данных на скорости до 2.5 Мбит/с с интегрированными уровнями обслуживания Grades of Service
• Гарантия надежности сети на уровне операторского класса (готовность системы – 99.999%) за счет резервирования аппаратных средств N+1 (включая радио-резервирование), так же как полную гибкость программного обеспечения и в базовой станции и в абонентском оборудовании (CPE), делая возможным полные штатные модернизации и обслуживание.
• Гарантия масштабируемости сети через лучшие в классе инструменты управления сети, включая управление элементов сети, регистрацию показаний работоспособности сети, загрузку по радио обновлений программного обеспечения и протоколов промышленного стандарта OSS (SNMP и CORBA).

Широкополосная передача голоса и данных для квартирных и бизнес-абонентов

Поскольку изначально использовался архитектурный подход построения системы операторского класса, в ядро symmetry были отобраны и интегрированы технологии на основании преимуществ в производительности и общей стоимости эксплуатации. Кроме того, интеграция и испытания преследовали самые строгие требования операторов. В результате symmetry – единственное решение BWA, которое было развернуто в сотовой топологии, таким образом, исключая ограничения спектра, присущие прошлым инсталляциям, и обеспечивая масштабируемость до миллионов абонентов.

Особенности и преимущества

• Истинная инсталляция NLOS: легкие в установке абонентские устройства CPE symmetry не требуют прямой видимости к обслуживающим их базовым станциям. Простой постепенный процесс установки с помощью PDA позволяет рентабельное развертывание.
• Эффективность полосы пропускания: лучшая в классе эффективность MAC протокола позволяет операторам развернуть больше абонентов/Mbps, не затрагивая качество обслуживания.
• Широкополосные данные: много компьютеров могут получить доступ к Интернету одновременно, не устанавливая никакого определенного программного обеспечения на компьюторе абонента. Абонентское WiMAX-устройство (CPE) SSU5000 предоставляет Ethernet-интерфейс с возможностью передачи данных на уровне DSL.
• Голос первичной линии: CPE типа SSU4000 (для не-WiMAX секторов) помимо широкополосной передачи данных через Ethernet 10Base-T интерфейс обеспечивает две линии POTS для обслуживания голоса высочайшего качества первичной линии и функции телефонии операторского класса (голосовой почты, вызова на ожидании, и т.д.), факс и услуги модема. (V.90, V.34), и все функции поддержки таксофонов.
• Аварийное аккумуляторное питание: поскольку CPE используют местное питание, дополнительные системы резервного питания UPS гарантируют функциональность в случае его отключения электропитания.
• Гибкое развертывание: CPE идеально конфигурируется, чтобы обеспечить качественный голос и/или быстродействующую передачу данных к месту установки с одной или двумя линиями POTS и возможностью соединения по Ethernet. symmetry – единственная проверенная на практике широкополосная система радиодоступа NLOS/OFDMA, которая позволяет сервис-провайдерам предложить коммутируемый голос, широкополосные данные, или вместе, используя единственную платформу.
• Будущее доказательство: symmetry усиливает гибкость в программном обеспечении радио, чтобы бесшовно интегрировать повышенную пропускную способность и улучшенные функции, как только они станут доступными. Эти особенности расширяют жизненный цикл развернутого оборудования и гарантируют исключительную работу системы.
• Масштабируемость: symmetry NMS операторского класса позволяет простые удаленные модернизации сети и загрузки по радио. Эти особенности очень упрощают процесс расширения, гарантируя минимальное воздействие на абонента и уменьшенные затраты на обслуживание.

-->

Базовая станция ABS4000 WiMAX
Базовая станция symmetry ABS4000 WiMAX обеспечивает широкополосный беспроводной доступ для широкого круга приложений фиксированных и портативных устройств, включая Wi-Fi- и VPN-магистрали, высокоскоростной Интернет, VoIP-телефонию, потоковые аудио и видео, а также приложения в реальном времени, например, видеоконференция и игры.

Накопленный компанией SR Telecom 10-летний опыт применения OFDM-технологии позволяет нашему оборудованию WiMAX ABS4000 не только соответствовать основным требованиям WiMAX, но также реализовать дополнительные функции WiMAX, например, MIMO, пространственно-временное кодирование, гибридный ARQ и подканалы. В итоге, оборудование symmetry обеспечивает самые лучшие в отрасли рабочие характеристики и дальность действия на границе зоны прямой видимости. WiMAX ABS4000 работает в частотном диапазоне 3,5 ГГц и размещает до 6 секторов, используя профили WiMAX FDD (частотный дуплексный разнос) в каналах 1,75 или 3,5 МГц. Это оборудование поддерживает стандартные абонентские станции WiMAX. Кроме того, мощные системы symmetry управления работой сети (NMS) позволяют операторам эффективно управлять неограниченным количеством базовых станций и абонентов.

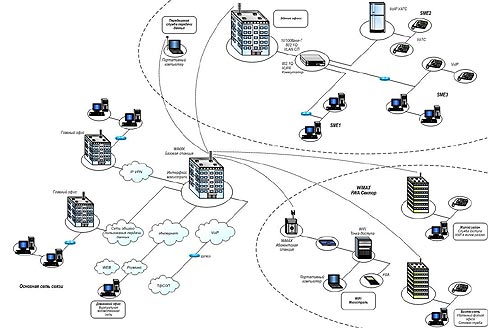

Решение symmetry WiMAX FWA позволяет осуществлять одновременное подключение к нескольким операторам связи и способность работы с приложениями, для которых требуется дифференцированное качество обслуживания (QoS).

Абонентское оборудование WiMAX SSU5000
Абонентская станция (SS) symmetry SSU5000 WiMAX производится компанией SR Telecom. Станция включает в себя радиоинтерфейс 802.16-2004 WiMAX и обеспечивает прозрачную передачу IP-трафика уровня 2 и уровня 3 между сетью конечного пользователя и сетью передачи данных оператора.

SSU5000 смонтирована в виде всепогодного блока для наружной установки, в котором размещаются приемопередатчик и антенна, обеспечивающие максимальные качественные показатели радиооборудования, а также распредустройство (ВОВ), обеспечивающее порт 10/100Base-T для подключения абонентских сетевых IP-устройств.

Абоненты могут подключать несколько IP-устройств (например, маршрутизаторы, коммутаторы местной сети или VoIP-оборудование, например, IP-телефоны и УАТС, аналоговые шлюзы SIP/H.323 для жилых районов) к абонентской станции SSU5000.

В других случаях, подключая внешний коммутатор к SSU5000, операторы могут обеспечить раздельные услуги для многих абонентов при использовании приложений MDU/MTU.

Одновременно с терминалами WiMAX, система symmetry поддерживает секторы с использованием фирменного радиоинтерфейса, в которые включаются терминалы с портами для подключения телефонов и оборудования передачи данных.

Одиночный абонентский терминал (SSU4000)
SSU4000 связывается с базовой станцией symmetry (ABS4000), чтобы передать и получить беспроводной местный голосовой трафик по абонентской линии, широкополосные данные, факс, и модемный трафик через патентованный интерфейс OFDMA. SSU4000 обеспечивает до двух линий голоса и широкополосную передачу данных 10Base-T для жилых абонентов или пользователей SOHO. Линии голоса и данных могут быть активными одновременно и вместе со стандартным факсом и модемом V.90

SSU4000 включает наружный радиоблок, внутренний адаптер связи, и дополнительное внутреннее универсальное электропитание (UPS).

SSU4000 абонентский терминал с интегрированным радиоблоком
SSU4000 содержит цифровые и телефонные цепи, радиочастотную электронику, конвертер переменного тока/постоянного тока, и антенные устройства. Терминал разработан для наружного использования (внешняя настенная установка) и размещается в защищенном от непогоды корпусе, позволяя техникам получить доступ к полным функциональным возможностям терминала, не имея необходимость входить в помещение клиента. Терминал может быть установлен на внешней стене дома или многоквартирного здания. Монтажный кронштейн антенны позволяет вращение антенны на 180 градусов, максимизируя качество сигнала. Прямая видимость к обслуживающей базовой станции не требуется.

SSU4000 универсальное электропитание (UPS)
UPS обеспечивает питание постоянного тока на оборудование SSU и содержит резервную батарею для непрерывной работы в течение отключений электричества (опция). UPS разработан для внутреннего использования (настенная установка).

-->

Параметры ABS4000 WiMAX

Базовая станция WiMAX (802.16-2004)
Технические характеристики канала передачи данных
Функции пользовательских интерфейсов
Физический порт	RJ-45 100Base-T на каждый сектор WiMAX
Протокол сетевого интерфейса	IEEE 802.3
Сегментация сети	VLAN IEEE 802.1Q/802.1D (802.1p)
Параметры межсетевого обмена
Протокол пользовательского трафика	IPv4, PPPoE, L2TP, PPtP, IPSec, MPLS
Коммутация пакетов	Малоинерционная коммутация Layer-2 и коммутация в зависимости от скорости передачи, позволяющие добиться легкой совместимости с маршрутизаторами, шлюзами, Firewall/NAT, IP-УАТС, медийными шлюзами и хостами демилитаризованной зоны (DMZ) для деловых и бытовых приложений.
Фильтрация пакетов	Потоковый контроль широковещания/многонаправленного вещания
Классификация пакетов (совместимость по 802.16 и улучшенная компанией SR Telecom)	Layer 2: IEEE 802.3, IEEE 802.1Q VLAN ID, IEEE 802.1D (802.1p) Layer 3: IP, дифференцированные услуги Code Point / TOS Layer 4: Число портов и/или протяженность линии связи
Параметры качества обслуживания (QoS)
Поддержка потока услуг	Улучшение в зависимости от скорости передачи для каждого потока услуг Поддержка класса множественных услуг для каждого SS
Уровень обслуживания (QoS)	Система symmetry управления работой сети (NMS) включает в себя назначенные профили уровня обслуживания для типовых услуг, например, VoIP для деловых целей и жилых районов. Все настройки профилей можно изменять, включая правила и критерии классификации пакетов, скорость трафика, идентификатор VLAN, приоритеты пользователя и максимальную абонентскую перегрузку.
Обработка потока трафика по каждой услуге	Маркировка приоритетности трафика Постановка на очередь в соответствии с классом, для каждого потока Измерение соответствия трафика Формирование трафика Управление перегрузками Планирование работы линии по 802.16 (UGS, rtPS, nrtPS, BE) Контроль инерционности и дрожания
Функции управления
Конфигурация и управление	SNMP v2/v3, Telnet, DHCP и TFTP
Обслуживание ПО	Модернизация ПО по радиоканалу до уровня SS Автоматическая модернизация при подаче питания
Управление SS	symmetry NMS, SNMP или Telnet
Информационные базы управления (MIB)	Стандартная Улучшенная при дополнительных функциях
Пропускная способность базовой станции
Максимальная пропускная способность в направлении связи «наверх» и «вниз» (макс. способность сектора)	6,5 Мбит/с для 1,75 MHz (при 64 QAM 3/4) 13 Мбит/с для 3,5 MHz (при 64 QAM 3/4)
Параметры РЧ тракта
Методы радиодоступа	FDD, OFDM
Профили WiMAX	1,75 и 3,5 МГц в частотных диапазонах 3,5 ГГц
Рабочий диапазон частот	от 3300 МГц до 3800 МГц
Усиление антенны	17,5 дБ (типовое)
Мощность РЧ-сигнала передачи	31 дБм
Чувствительность приемника
Канал 1,75 МГц	BPSK 1/2 QPSK 1/2 QPSK 3/4 16 QAM 1/2 16 QAM 3/4 64 QAM 2/3 64 QAM 3/4	-100 дБм -98 дБм -96 дБм -93 дБм -90 дБм -85 дБм -83 дБм
Канал 3,5 МГц	BPSK 1/2 QPSK 1/2 QPSK 3/4 16 QAM 1/2 16 QAM 3/4 64 QAM 2/3 64 QAM 3/4	-97 дБм -95 дБм -93 дБм -90 дБм -87 дБм -82 дБм -80 дБм
Физические параметры	Поддержка циклического коэффициента 1/4, 1/8, 1/16 и 1/32 Пространственно-временное кодирование (STC) Разбиение на подканалы 2, 4, 8 и 16 Прямое исправление ошибок (FEC)

Параметры абонентской станции WiMAX

Станция беспроводной/профессиональной связи WiMAX Intel
Технические параметры службы передачи данных
Функции пользовательских интерфейсов
Физический порт	RJ-45 100Base-T на внешний блок разъемов
Протокол сетевого интерфейса	IEEE 802.3
Сегментация сети	VLAN IEEE 802.1Q/802.1D (802.1p)
Параметры межсетевого обмена
Протокол пользовательского трафика	IPv4, PPPoE, L2TP, PPtP, IPSec, MPLS
Коммутация пакетов	Малоинерционная коммутация Layer-2 и коммутация в зависимости от скорости передачи, позволяющие добиться легкой совместимости с маршрутизаторами, шлюзами, Firewall/NAT, IP-УАТС, медийными шлюзами и хостами демилитаризованной зоны (DMZ) для деловых и бытовых приложений.
Фильтрация пакетов	Потоковый контроль широковещания/многонаправленного вещания
Классификация пакетов (совместимость по 802.16 и улучшенная компанией SR Telecom)	Layer 2: IEEE 802.3, IEEE 802.1Q VLAN ID, IEEE 802.1D (802.1p) Layer 3: IP, дифференцированные услуги Code Point / TOS Layer 4: Число портов и/или протяженность линии связи
Параметры качества обслуживания (QoS)
Поддержка потока услуг	Улучшение в зависимости от скорости передачи для каждого потока услуг Поддержка класса множественных услуг для каждой абонентской станции
Уровень обслуживания (QoS)	Система symmetry управления работой сети (NMS) включает в себя назначенные профили уровня обслуживания для типовых услуг, например, VoIP для деловых целей и жилых районов. Все настройки профилей можно изменять, включая правила и критерии классификации пакетов, скорость трафика, идентификатор VLAN, приоритеты пользователя и максимальную абонентскую перегрузку.
Обработка потока трафика по каждой услуге	Маркировка приоритетности трафика Постановка на очередь в соответствии с классом, для каждого потока Измерение соответствия трафика Формирование трафика Управление перегрузками (WRED) Планирование работы линии по 802.16 (UGS, rtPS, nrtPS, BE) Контроль инерционности и дрожания
Функции управления
Конфигурация и управление	SNMP v2/v3, Telnet, DHCP и TFTP
IP-конфигурация абонентской станции (SS)	Динамическая (DHCP) или статическая
Обслуживание ПО	Модернизация ПО по радиоканалу Автоматическая модернизация при подаче питания
Управление абонентской станцией	symmetry NMS, SNMP или Telnet
Информационные базы управления (MIB)	Стандартная Улучшенная при дополнительных функциях
Поддержка анализатора протокола/проверки	Сертифицированное испытательное оборудование WiMAX
Пропускная способность абонентской станции
Пропускная способность в направлении связи «наверх» и «вниз» (вплоть до пропускной способности сектора)	6,5 Мбит/с для 1,75 MГц (при 64 QAM 3/4) 13 Мбит/с для 3,5 MГц (при 64 QAM 3/4)
Параметры РЧ тракта
Ширина полосы РЧ-канала	1,75 или 3,5 МГц
Усиление антенны	20,3 дБ
Мощность РЧ-сигнала передачи	17 дБм
Чувствительность приемника
Канал 1,75 МГц	BPSK 1/2 QPSK 1/2 QPSK 3/4 16 QAM 1/2 16 QAM 3/4 64 QAM 2/3 64 QAM 3/4	-100 дБм -98 дБм -96 дБм -93 дБм -90 дБм -85 дБм -83 дБм
Канал 3,5 МГц	BPSK 1/2 QPSK 1/2 QPSK 3/4 16 QAM 1/2 16 QAM 3/4 64 QAM 2/3 64 QAM 3/4	-97 дБм -95 дБм -93 дБм -90 дБм -87 дБм -82 дБм -80 дБм

-->
